Naczynia przeponowe do wody pitnej TerNP

TerNPH - z gatunkowej stali czarnej | TerNPH-S - ze stali nierdzewnej

Cechy szczególne:

  • przeznaczenie do wody pitnej (atest PZH),
  • kompensacja wzrostu ciśnienia na skutek wzrostu temperatury,
  • tłumienie uderzeń wodnych,
  • rezerwa wody przy dużych rozbiorach,
  • zapobieganie częstemu włączaniu się pomp wodnych,
  • cyrkulacja wody w naczyniu,
  • możliwość wymiany przepony.

Budowa naczyń przeponowych do wody pitnej TerNP:

Naczynie przeponowe zbudowane jest jako zbiornik cylindryczny stalowy (1), wewnątrz którego zamocowana jest przepona gumowa (2). Wnętrze przepony łączy się z instalacją wodną dwoma króćcami G1” (5,6), w celu zapewnienia cyrkulacji wody w naczyniu. Do odpowietrzania służy automatyczny odpowietrznik (12) zamontowany w pokrywie górnej (3). Na płaszczu zbiornika zamontowane są manometr (7) i zawór pneumatyczny (8) do napełniania przestrzeni gazowej. W dolnej dennicy zbiornika znajduje się króciec (9) służący do kontroli szczelności przepony. Smukła budowa pozwala na instalowanie zbiorników o dużych pojemnościach bez konieczności poszerzania typowych otworów drzwiowych. Naczynia przeponowe są naczyniami rozbieralnymi z możliwością wymiany przepony (2).

Zasada działania:

Komora (A) połączona jest z instalacją wodną za pomocą króćców G1” (5,6). Komora (B) napełniona jest gazem o ciśnieniu wstępnym 3 lub 5 bar. W wypadku wzrostu ciśnienia, objętości czynnika lub podczas uderzeń hydraulicznych przepona napełniania się wodą wspomagając prawidłową pracę układu. Natomiast ciśnienie panujące w instalacji wzrasta do wartości wynikającej ze wzrostu ciśnienia gazu w komorze (B), którego wartość związana jest ze zmniejszeniem objętości przestrzeni gazowej. Poprzez upuszczenie lub napompowanie powietrza zaworem pneumatycznym (8) istnieje możliwość dostosowania wstępnego ciśnienia pracy indywidualnie do wymagań instalacji. Ciśnienie w komorze gazowej odczytuje się za pomocą manometru (7). W celu wymuszenia obiegu wody pitnej w naczyniu zastosowano dwa króćce przyłączeniowe 1”. Króciec wlotowy (5) doprowadza czynnik regulowany do górnej części naczynia, natomiast króciec wylotowy (6) pobiera wodę z jego dolnej części. W celu odpowietrzania komory (A) na pokrywie górnej (3) montuje się odpowietrznik automatyczny (12).

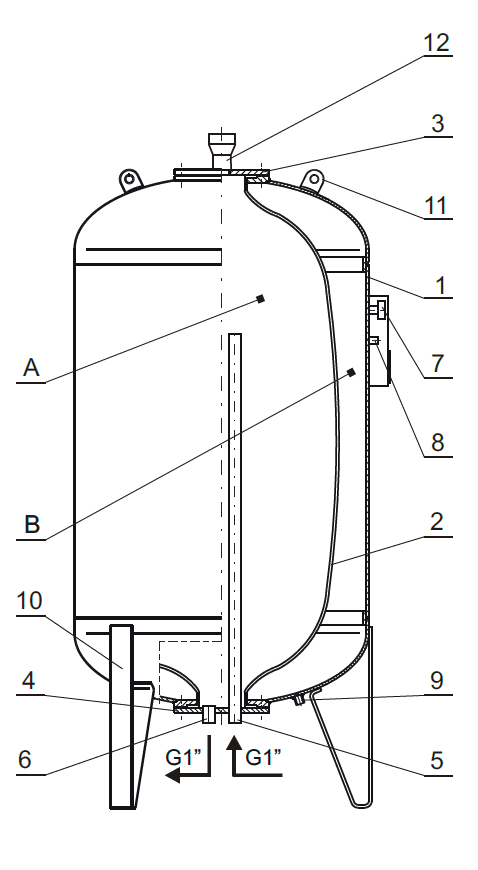

Budowa naczynia przeponowego wody pitnej TerNP
Budowa naczynia przeponowego wody pitnej TerNP
